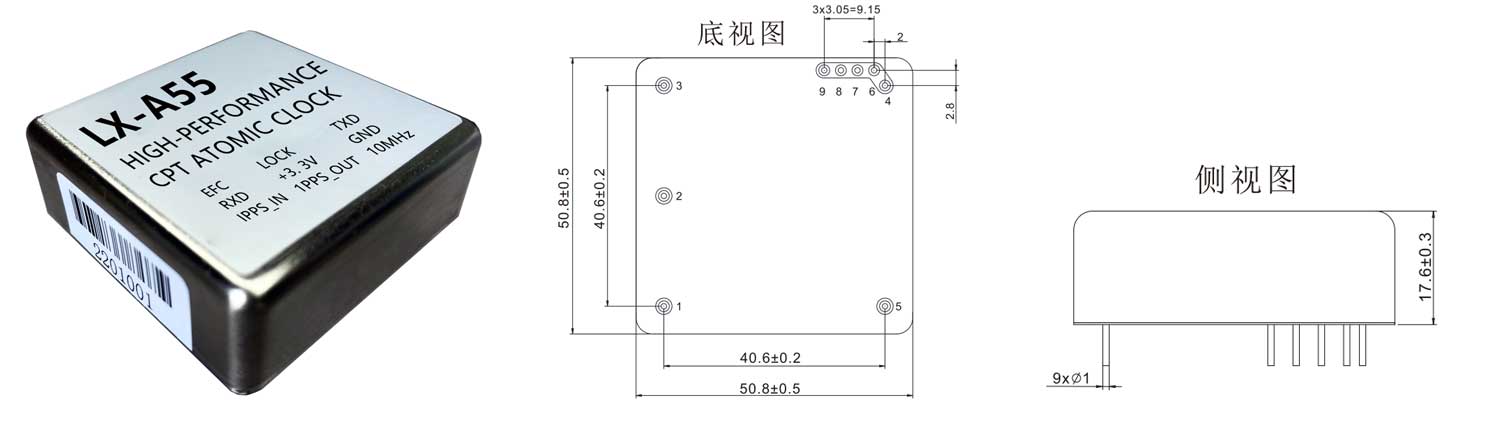

LX-A55高性能CPT原子钟是一款基于相干布居囚禁原理实现的CPT原子钟，输出一个精确、稳定的10MHz标准频率信号和1PPS脉冲信号。LX-A55高性能CPT原子钟安装尺寸兼容SA.55 CPT原子钟，相比较芯片原子钟技术性能更高，可工作在时频板卡及模块中，具备UART校频接口和外部电调接口。
LX-A55高性能CPT原子钟是一款基于相干布居囚禁原理实现的CPT原子钟，输出一个精确、稳定的10MHz标准频率信号和1PPS脉冲信号。LX-A55高性能CPT原子钟安装尺寸兼容SA.55 CPT原子钟，相比较芯片原子钟技术性能更高，可工作在时频板卡及模块中，具备UART校频接口和外部电调接口。
技术优势：
特征 | 与SA.55外形和安装尺寸兼容 微型化 +5V~+12V供电 频率温度特性好 可适应高温+80℃和振动环境 | 应用 | 时频板卡及模块； 通信系统； 科研院所； 电力、电信； 导航定位 |
技术指标：
| 输出射频信号特性 | 同步及守时性能 | ||||
| 输出频率 | 10MHz | 1PPS 同步误差 | ≤50ns | ||
| 波形 | 方波/正玄波 | 守时性能(驯服1d，守时 1d) | ≤3us | ||
| 电平 | 3.3V | 电源及功耗特性 | |||
单边带 相位噪声 | 10Hz | ≤-90dBc/Hz | 电源电压 | +5Vdc~+12Vdc | |
| 100Hz | ≤-120dBc/Hz | 启动功耗 | ≤14W | ||
| 1kHz | ≤-140dBc/Hz | 稳态功耗(常温) | ≤3W | ||
| 10kHz | ≤-145dBc/Hz | 状态指示 | |||
| 输出1PPS脉冲信号特性 | 锁定状态指示 | 锁定 | 0V~0.4V | ||
| 信号幅度 | 3.3V±0.2V | 未锁定 | 2.2V~3. 4V | ||
| 脉冲宽度 | >1 μs | 机械特性 | |||
| 上升时间 | <10 ns | 重量 | ≤100g | ||
| 频率特性 | 环境特性 | ||||
| 相对频率偏差(出厂) | ≤±5.0E-11 | 工作温度 | -40℃~+80℃ | ||
频率稳定度 (阿伦方差) | δy(1s) | ≤5.0E-11 | 存储温度 | -55℃~+85℃ | |
| δy(10s) | ≤3.0E-11 | 磁场 | ≤2Gauss | ||
| δy(100s) | ≤1.0E-11 | 力学环境 | 满足高动态条件要求 | ||
频率漂移率(开机1d 后) | ≤5.0E-12/d | 可靠性 | |||
| 频率温度特性(-10℃~+70℃) | ≤5.0E-11 | MTBF | ≥100000h | ||
| 频率开机特性：常温锁定时间 | ≤10分钟 | 寿命 | 10年 | ||
频率调节 | 范围 | ≥±2E-8 | |||
| 分辨率 | ≤1E-12 | ||||
| 参考秒驯服频率偏差(驯服 2h后) | ≤±1.0E-12/d | ||||
| 接口定义 | |||||
| 1PPS IN | 参考 1PPS 信号输入 | ||||
CASE | 机壳 | ||||
| 10MHz | 10MHz信号输出 | ||||
| GND | 电源及信号地 | ||||
| +5V | 电源正极 | ||||
| TXD | UART 发送端 | ||||
| RXD | UART 发送端 | ||||
| LOCK | 锁定指示，3.3V 电平，低表示锁定 | ||||
| 1PPS OUT | 1PPS 信号输出 | ||||
