LX-B32铷原子钟是一款微型铷原子钟，利用铷原子“0-0”超精细能级跃迁频率信号锁定压控石英晶体振荡器，输出一个精确、稳定的10MHz标准频率信号和1PPS信号。LX-B32铷钟整体外形兼容高稳OCXO，可接入外部参考1PPS信号驯服，可工作在时频板卡及模块中，具备RS232校频接口和外部电调接口
LX-B32铷原子钟是一款微型铷原子钟，利用铷原子“0-0”超精细能级跃迁频率信号锁定压控石英晶体振荡器，输出一个精确、稳定的10MHz标准频率信号和1PPS信号。LX-B32铷钟整体外形兼容高稳OCXO，可接入外部参考1PPS信号驯服，可工作在时频板卡及模块中，具备RS232校频接口和外部电调接口
技术优势：

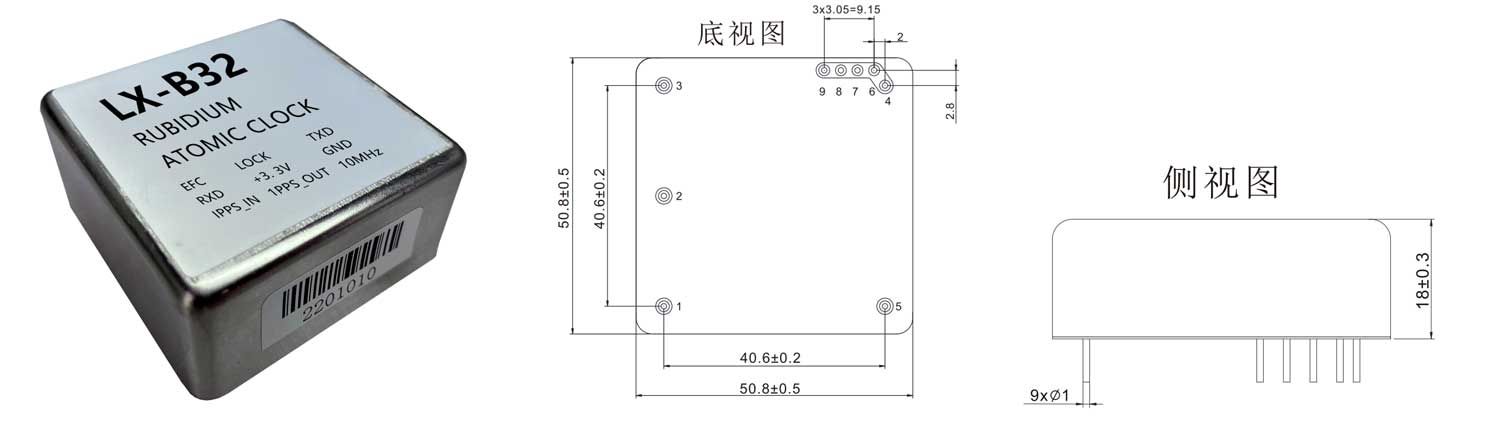

特征 | 铷钟外形51mmx51mmx18mn 自主知识产权微型量子物理系统 可进行外秒驯服 低成本 | 应用 | 时频板卡及模块； 通信系统； 科研院所； 电力、电信； 导航定位 |
技术指标：
| 输出射频信号特性 | 同步及守时性能 | ||||
| 输出频率 | 10MHz | 1PPS 同步误差 | ≤50ns | ||
| 波形 | 方波/正玄波 | 守时性能(驯服1d，守时 1d) | ≤13us | ||
| 电平 | 3.3V | 电源及功耗特性 | |||
单边带 相位噪声 | 10Hz | ≤-85dBc/Hz | 电源电压 | +5Vdc±0.1Vdc | |
| 100Hz | ≤-115dBc/Hz | 启动功耗 | ≤20W | ||
| 1kHz | ≤-135dBc/Hz | 稳态功耗(常温) | ≤6W | ||
| 10kHz | ≤-140dBc/Hz | 状态指示 | |||
| 输出1PPS脉冲信号特性 | 锁定状态指示 | 锁定 | 0V~0.4V | ||
| 信号幅度 | 3.3V±0.2V | 未锁定 | 2.2V~3. 4V | ||
| 脉冲宽度 | >1 μs | 机械特性 | |||
| 上升时间 | <10 ns | 重量 | ≤120g | ||
| 频率特性 | 环境特性 | ||||
| 相对频率偏差(出厂) | ≤±5.0E-11 | 工作温度 | -20℃~+60℃ | ||
频率稳定度 (阿伦方差) | δy(1s) | ≤5.0E-11 | 存储温度 | -55℃~+85℃ | |
| δy(10s) | ≤1.6E-11 | 磁场 | ≤2Gauss | ||
| δy(100s) | ≤5.0E-12 | 可靠性 | |||
频率漂移率(开机1d 后) | ≤5.0E-12/d | MTBF | ≥100000h | ||
| 频率温度特性(-20℃~+60℃) | ≤5.0E-10 | 接口定义 | |||
| 频率漂移率(开机1d 后) | ≤5.0E-12/d | 1PPS IN | 参考 1PPS 信号输入 | ||
频率重现性 (2h-on，24h-off，2h-on) | ≤2.0E-11 | CASE | 机壳 | ||
频率开机特性 | 常温锁定时间 | ≤7分钟 | 10MHz | 10MHz信号输出 | |
| -20℃锁定时间 | ≤15分钟 | GND | 电源及信号地 | ||
频率调节 | 范围 | ≥±2E-8 | +5V | 电源正极 | |
| 分辨率 | ≤1E-12 | TXD | UART 发送端 | ||
| 参考秒驯服频率偏差(驯服 2h后) | ≤±1.0E-12/d | RXD | UART 发送端 | ||
| 地磁效应 | ≤2.0E-11 | LOCK | 锁定指示，3.3V 电平，低表示锁定 | ||
| 1PPS OUT | 1PPS 信号输出 | ||||
