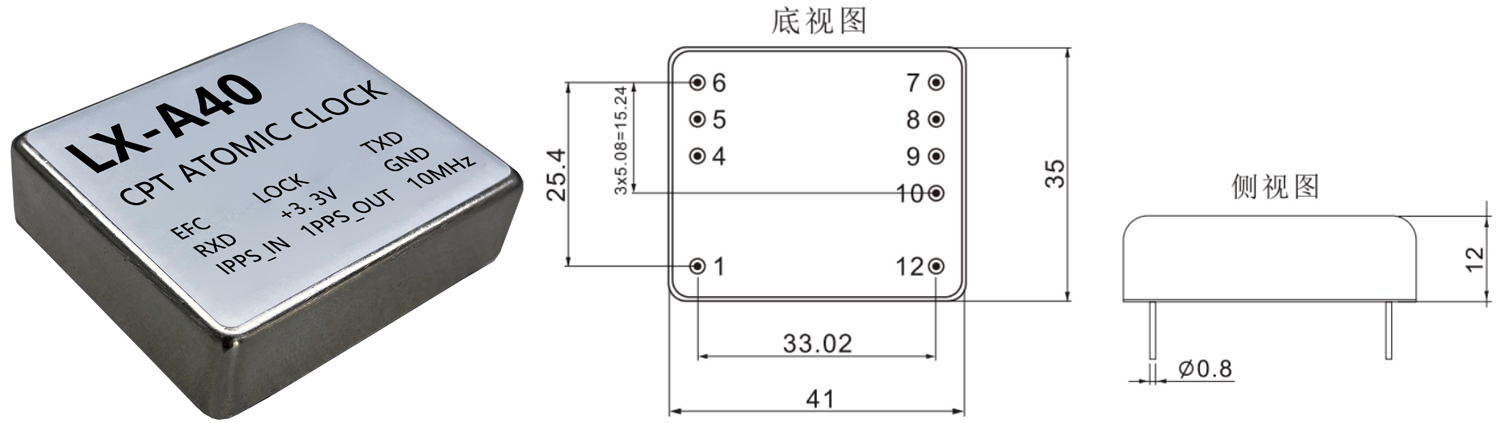

LX-A40 CPT原子钟是一款基于相干布居囚禁原理实现的微型原子钟，输出一个精稳定的10MHz标准频率信号和1PPS脉冲信号。LX-A40CPT原子钟安装尺寸兼容确、SA.45s芯片钟，可工作在时频板卡及模块中，具备UART校频接口和外部电调接口。
LX-A40 CPT原子钟是一款基于相干布居囚禁原理实现的微型原子钟，输出一个精稳定的10MHz标准频率信号和1PPS脉冲信号。LX-A40CPT原子钟安装尺寸兼容确、SA.45s芯片钟，可工作在时频板卡及模块中，具备UART校频接口和外部电调接口。
技术优势：
特征 | 与SA.45s 兼容，微型化 功耗低至130mW UART串口通信 外秒同步及1PPS输出 可选 10MHz、16.384MHz、20MHz、 24.576MHz | 应用 | 时频板卡及模块； 通信系统； 科研院所； 电力、电信； 导航定位 |
技术指标：
| 输出射频信号特性 | 同步及守时性能 | ||||
| 输出频率 | 10MHz(16.384MHz、20MHz、24.576MHz可选) | 1PPS 同步误差 | ≤50ns | ||
| 波形 | 方波 | 守时性能(驯服1d，守时 1d) | ≤3us | ||
| 电平 | 3.3V | 电源及功耗特性 | |||
单边带 相位噪声 | 10Hz | ≤-90dBc/Hz | 电源电压 | +3.2Vdc~+3.4Vdc | |
| 100Hz | ≤-120dBc/Hz | 启动功耗 | ≤5W | ||
| 1kHz | ≤-140dBc/Hz | 稳态功耗(常温) | ≤1.8W | ||
| 10kHz | ≤-145dBc/Hz | 状态指示 | |||
| 输出1PPS脉冲信号特性 | 锁定状态指示 | 锁定 | 0V~0.4V | ||
| 信号幅度 | 3.3V±0.2V | 未锁定 | 2.2V~3. 4V | ||
| 脉冲宽度 | >1 μs | 机械特性 | |||
| 上升时间 | <10 ns | 重量 | ≤45g | ||
| 频率特性 | 环境特性 | ||||
| 相对频率偏差(出厂) | ≤±5.0E-11 | 工作温度 | -40℃~+70℃ | ||
频率稳定度 (阿伦方差) | δy(1s) | ≤1.0E-10 | 存储温度 | -55℃~+85℃ | |
| δy(10s) | ≤3.0E-10 | 磁场 | ≤2Gauss | ||
| δy(100s) | ≤1.0E-11 | 可靠性 | MTBF | ≥100000h | |
频率漂移率(开机1d 后) | ≤1.0E-11/d | 接口定义 | |||
| 频率温度特性(-10℃~+70℃) | ≤1.0E-9 | IPPS_IN | 参考1PPS信号输入 | +3. 3V：电源正极 | |
| 频率开机特性：常温锁定时间 | ≤5分钟 | 1PPS | OUT 1PPS信号输出 | GND：电源负极 | |
频率调节 | 范围 | ≥±2E-8 | LOCK | 锁定指示,3.3V电平，低表示锁定 | 10MHz：10MHz 输出端 |
| 分辨率 | ≤1E-12 | TXD | Usart 发，LvTTL 电平 | EFC：外部电调端(0-2.5V) | |
| 参考秒驯服频率偏差(驯服 2h后) | ≤±1.0E-12/d | RXD | Usart 收，LvTTL 电平 | ||
