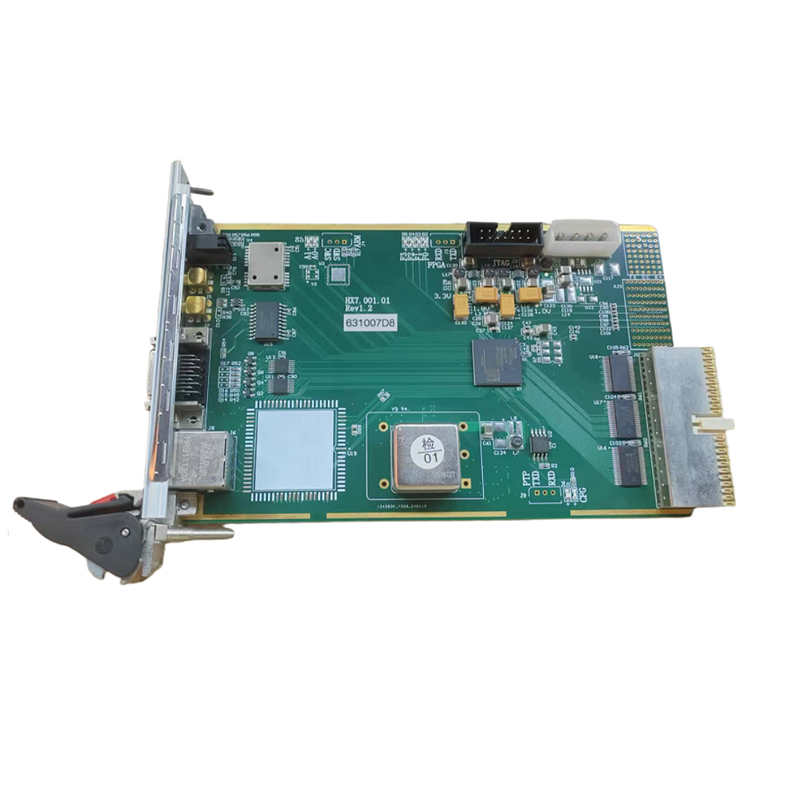

可用来为计算机系统提供高精度时间信息。支持接收机、1PPS+TOD、B-DC信号作为参考源，也可产生B-DC信号、1PPS+TOD信号对外授时。该板卡通过PXI/PXIe接口为计算机传递时间信息和定时中断信号，实现计算机软件时间与板卡的时间同步。内置高温恒温晶振，即使切断所有参考时间源，板卡本地高稳晶振仍能在一定时间内保持一定时间精度范围内连续运行，从而继续为计算机系统提供较准确的时间信号，大大提高了产品连续运行的可靠性。
可用来为计算机系统提供高精度时间信息。支持接收机、1PPS+TOD、B-DC信号作为参考源，也可产生B-DC信号、1PPS+TOD信号对外授时。该板卡通过PXI/PXIe接口为计算机传递时间信息和定时中断信号，实现计算机软件时间与板卡的时间同步。内置高温恒温晶振，即使切断所有参考时间源，板卡本地高稳晶振仍能在一定时间内保持一定时间精度范围内连续运行，从而继续为计算机系统提供较准确的时间信号，大大提高了产品连续运行的可靠性。
GPS、BD2双模接收机；
本地恒温晶振，输出10MHz时钟信号；
可编程脉冲信号；
B-DC码信号输入输出；
支持1PPS及TOD时间信息输入及输出；
多种时间信息格式输出；
提供多种软件定时中断功能；
支持windows和linux系统，提供丰富的软件接口。
项目 | 技术参数 | ||
输入 | 接收机 | 频点 | GPS L1频点, 北斗2 B1频点 |
同步精度 | ≤30ns(RMS) | ||
连接方式 | MCX | ||
IRIG-B (可选) | 路数 | 1路（DC） | |
电平 | RS422 | ||
协议 | IEEE1344、GJB2991-2008 | ||
同步精度 | 100ns | ||
连接方式 | SCSI | ||
1PPS+TOD | 路数 | 1路 | |
电平 | TTL | ||
波特率 | 1200/2400/4800/9600/38400/57600/115200可设 | ||
同步精度 | 优于100ns | ||
格式 | ZDA语句，NMEA 0183协议 | ||
连接方式 | SCSI | ||
输出 | 1PPS脉冲 | 路数 | 2路 |
电平 | TTL | ||
脉冲宽度 | 1us~999ms可设置 | ||
脉冲极性 | 正/负极性可设置 | ||
脉冲相位 | -1024~1023ns可设置 | ||
同步精度 | 30ns(RMS) | ||
连接方式 | SCSI连接器1路，MCX接口1路 | ||
可编程脉冲 | 路数 | 2路 | |
电平 | TTL | ||
脉冲使能 | 打开/关闭 | ||
脉冲周期 | 10us~10s可设置 | ||
脉冲宽度 | 1us~4s可设置 | ||
脉冲极性 | 正/负极性可设置 | ||
脉冲相位 | -1024~1023ns可设置 | ||
连接方式 | SCSI | ||
IRIG-B | 路数 | 1路（DC） | |
电平 | RS422 | ||
协议 | IEEE1344、GJB2991-2008可设置 | ||
时区 | -12~12时区可设置 | ||
相位 | -32768~32767ns可设置 | ||
连接方式 | SCSI | ||
TOD | 路数 | 1路 | |
电平 | TTL | ||
波特率 | 1200/2400/4800/9600/38400/57600/115200可设 | ||
格式 | ZDA语句，NMEA 0183协议 | ||
UART格式 | 9600-N-8-1 | ||
连接方式 | SCSI | ||
10MHz | 路数 | 1路 | |
波形 | 方波 | ||
电平 | TTL | ||
连接方式 | SCSI | ||
软件功能 | 周期中断 | 路数 | 4 通道独立设置 |
周期 | 100us～10000s | ||
步进 | 1us | ||
闹钟中断 | 路数 | 4通道独立设置 | |
分辨率 | 1us | ||
操作系统 | 支持 Windows 64/32 bit、linux、麒麟操作系统； 提供驱动程序和API接口函数及测试程序。 | ||
硬件接口 （二选一） | PXIe选件 | PXIe Gen2 X1总线协议，兼容Gen3 X4、X8、X16插槽 | |
PXI选件 | PCI总线协议； 宽度：32bit； 速率：33MHz； 电平：兼容3.3V和5V。 | ||
物理及环境参数 | 电源 | 插槽供电 | |
功耗 | ≤15W（稳定后） | ||
尺寸 | 3U | ||
湿度 | 95％无冷凝 | ||
工作温度 | -30℃～+70℃ | ||
储藏温度 | -40℃～+85℃ | ||
