LX-500C多功能时间同步同步盒适用于基站、自动驾驶、轨道交通、科研院所、电力等时间同步，可同时接收北斗卫星导航系统、GPS、PTP网络时间报文及PPS_TOD、IRIG-B（DC）码等地面授时信号，产生与UTC保持同步的PPS信号、IRIG-B时间码、PPS_TOD时间报文、NTP/PTP网络时间报文，保证时间信号输出的有效性，提供稳定、可靠、精确的时间和频率基准。
LX-500C多功能时间同步同步盒适用于基站、自动驾驶、轨道交通、科研院所、电力等时间同步，可同时接收北斗卫星导航系统、GPS、PTP网络时间报文及PPS_TOD、IRIG-B（DC）码等地面授时信号，产生与UTC保持同步的PPS信号、IRIG-B时间码、PPS_TOD时间报文、NTP/PTP网络时间报文，保证时间信号输出的有效性，提供稳定、可靠、精确的时间和频率基准。
LX-500C提供高性能的客户端处理能力、基于硬件时间戳的硬件架构设计，从而实现很高的可扩展性能和最大化的网络可用性。其结合了IEEE 1588-2008主时钟的高精度功能，以及NTP功能的通用性，以及 10MHz/1PPS/IRIG-B/PPS_TOD等端口高性能输出，同时兼顾了设备的紧凑型。非常适合于部署在自动驾驶汽车及基站控制器等机架、空间有限的场地。
LX-500C的采用了双模输入设计，基于时钟源信号的质量或用户设置的优先等级，LX-500C支持在GPS/BD/PTP/NTP/IRIG-B/PPS_TOD信号之间进行自动切换来选择优先参考源。支持BMC算法，支持服务器之间的1+1热备份，提供一台服务器做为主用，提供正常服务，另外一台为备用，从而确保当故障发生的时候，客户端仍然能够正常工作不受影响。
LX-500C支持用户灵活方便的软件参数配置，通过WEB操作可选择One step/Two step ,E2E/P2P,L3/L2,Unicast/Muiltcast设置，保障了在多客户端（Slave）供应商的应用环境下仍可实现兼容互联。
LX-500C支持多类标准时间接口的输入输出，同时内置RTC模块，支持断电启动后时间保持功能，支持手动设置时间强制输出功能，LX-500C可以通过WEB来进行本地管理。
技术优势：
特征 | 基于硬件时间戳的报文处理 支持WEB配置所有参数 支持北斗卫星输入/GPS卫星输入 自动切换选择优先参考源 NTP授时精度优于100us PTP授时精度优于100ns | 优点 | 支持2路以太网,支持BC，OC，TC 支持Autosar CAN时间同步 支持多路PPS触发信号 支持SYNC_E同步以太网 支持网络中PTP和NTP客户端同时运行 支持RTC断电守时 |
物理接口规格：

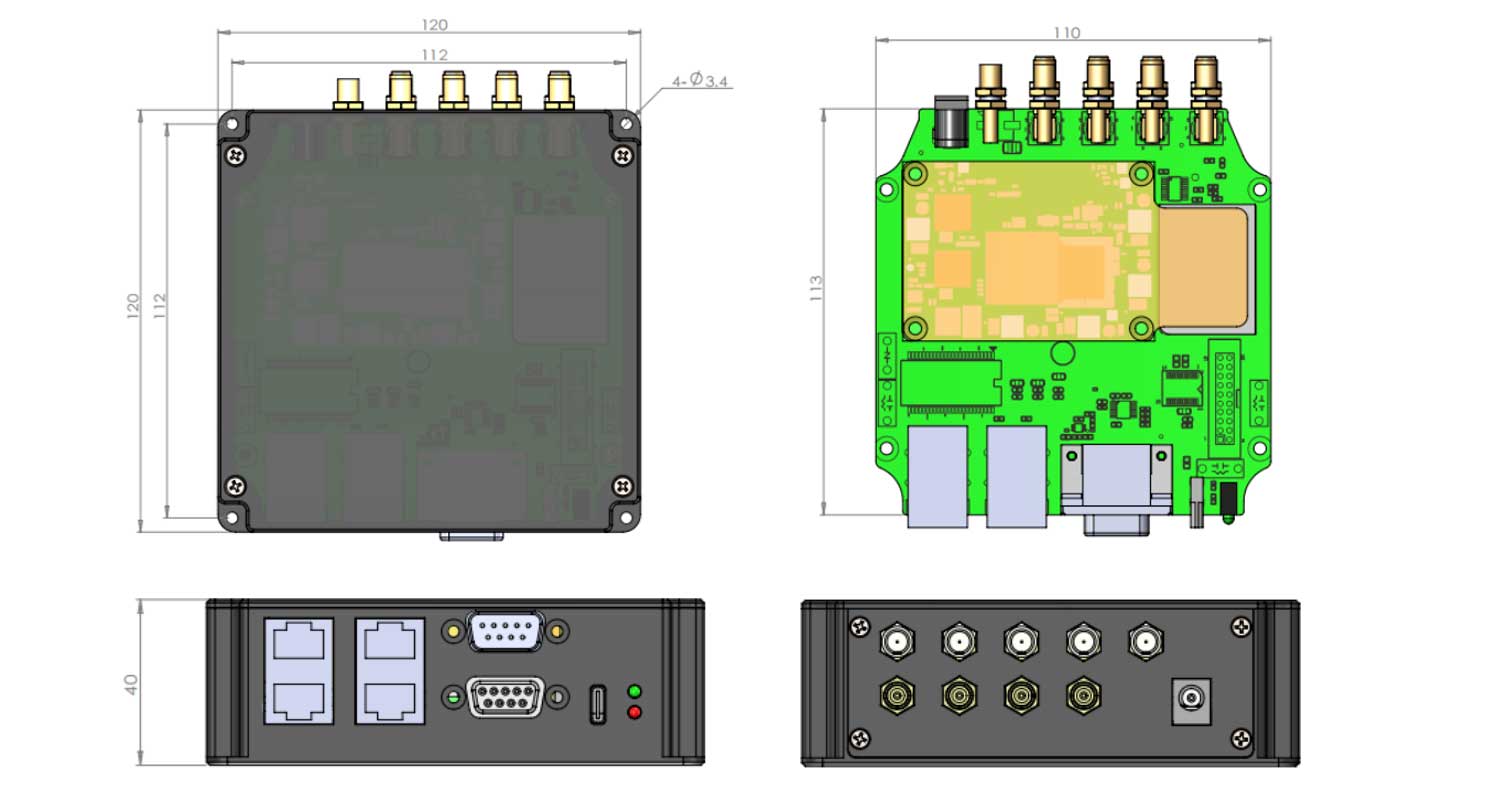

GNSS输入选项 1×GPS/北斗和北斗2代，支持软件配置选择北斗或者GPS时间源 32 通道GNSS, 天线使用类型：L1，B1，连接接口：SMA接口 输入阻抗：50欧姆 GPS 频率：L1 1575.42 +/-10 MHz 北斗频率：B1：1561.098 MHz 网络系统接口 2×ETH（100/1000 BASET）PTP/NTP 对时输出接口，RJ45接口 1×RS232调试口，115200波特率，TYPE-C接口，系统调试配置 IRIG-B码接口 1×IRIG-B直流码输入，RS485电平，DB9接口 1×IRIG-B直流码输出，RS485电平，DB9接口 PPS_TOD接口 1×PPS_TOD输入/输出，RS485电平（9600 波特率可设），RJ45接口 1×PPS_TOD输入/输出，RS232电平（9600 波特率可设），DB9接口 1×TOD输入/输出，TTL电平（9600 波特率可设），DB9接口 | CAN接口 2×CAN接口，DB9接口 PPS接口 3×PPS输出，TTL电平，SMA接口 4×脉冲输出，TTL电平，可设置1Hz，10Hz，100Hz脉冲输出，SMA接口 频率接口 1×10MHz输出，TTL 电平，方波输出，SMA接口 电源要求 1×DC (9V-12V)（标准凤凰端子电源接口） 12VDC @ 7.5W 典型值 环境要求 操作温度：恒温晶振 -30℃-+70℃ 冷启动温度 -20℃以上 存储温度：-40℃-+85℃ 湿度：5%-95% 无冷凝 物理规格 尺寸：厚度：40mm；高度：120mm；深度：120mm 重量：0.5Kg |
功能及性能：
IEEE 1588-2008 PTP服务 PTP 配置：一步 & 二步、E2E & P2P、单播 & 组播、UDP & ETH 最佳主时钟（BMC），BC边界时钟、OC普通时钟（主从）、TC透传时钟 支持协议 IEEE 1588-2008（PTP）v2，IEEE 802.1AS，gPTP PTP：20个客户端@128条消息/每秒 （One step,L3,单播） 100个以上客户端@8条消息/每秒 （One step,L3,单播） PTP主从直连授时精度：优于100ns NTP服务 一级时间服务器（锁定北斗，GPS） 二级时间服务器（锁定上一级NTP服务器） NTP，v2，v3，v4，支持MD5鉴权和加密 NTP单播，组播，广播客户端能力 NTP：10000次处理/每秒 NTP授时精度：优于100us IRIG-B协议 支持国标IEEE Std C37.118-2005 支持GJB2991A-2008-国军标B码 授时精度：优于100ns | PPS_TOD协议 支持中国移动高精度时间同步1PPS＋TOD接口规范《QB-B-016-2010》 支持NMEA0183（GPRMC，GPZDA)输出 支持ASCII码输出（YYYY-MM-DD HH:MM:SS） 授时精度：优于100ns CAN接口协议 支持CAN 同步 授时精度：优于100ns 时间准确度 跟踪GPS&北斗：＜100ns， PRS/PRC水平 守时（在恒温下）：驯服24小时 铷钟（G.812类型Ⅱ）：10us/5天后 晶振（G.812类型Ⅰ）：15us/1天后 行业标准和设计要求 ITU G.811,G.812,G.823,G.8261 G.703,G.704,ETSI 300/3.1类 |
